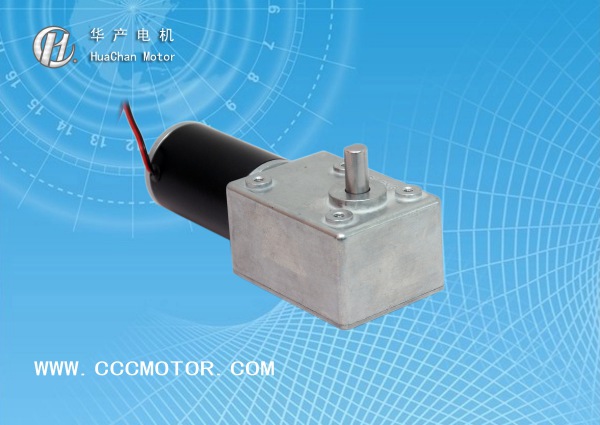

涡轮蜗杆方形减速电机工作原理

• 作者:
• 来源:
• 日期: 2023-08-16
• 浏览次数: 5908次

  蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。蜗轮与蜗杆在其中间平面内相当于齿轮与齿条，蜗杆又与螺杆形状相似。
   基本参数：模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数 、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即涡轮端面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值。
   机构的特点
1.可以得到很大的传动比，比交错轴斜齿轮机构紧凑。
2.两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构。
3.蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小。
4.具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。
5.传动效率较低，磨损较严重。蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。
6.蜗杆轴向力较大。
   蜗轮及蜗杆机构常被用于两轴交错、传动比大、传动功率不大或间歇工作的场合。如自动推窗器推杆减速电机，电子门锁自锁减速电机
